一、適用范圍
RSB5-63小型斷路器（RSB5空氣開關）主要適用于交流50/60Hz,額定工作電壓為230V/400V及以下，額定電流至63A的電路中，該斷路器主要用于現代建筑物的電氣線路及設備的過載、短路保護，亦適用于線路的不頻繁操作及隔離。結構特征:RSB5- 63小型斷路器由塑料外殼、操作機構、觸頭滅弧系統、脫扣機構等組成。外殼采用了高阻燃、高強度的特種塑料，抗沖擊能力強、重量輕。斷路器操作機構的零件采用了高強度塑料制品，在確保靈敏、可靠的同時獲得了最低的轉動慣量，使從短路故障開始到脫扣機構動作的時間很短。脫扣機構由雙金屬片過載反時限脫扣機構和短路瞬動電磁機構二部分組成。觸頭滅弧系統則采用特殊的導弧角和過道滅室，并具有顯著的限流特性。主要用于辦公樓，住宅和類似的建筑的照明、配電線路及設備的過載、短路保護、也可在正常情況下，作為線路不頻繁的轉換之用。
該產品符合 IEC60898和GB10963.1等標準的要求。
泰西生產的RSB5-63小型斷路器（RSB5空氣開關）已經過國家CCC認證和CE認證。
二、型號及其含義
| 產品型號 | 極數 | 脫扣類型 | 額定電流 |
| RSB5-63 | 1P | c | 63 |
| 1p 2p 3p 4p | B：B型 C：C型 D：D型
| 1：1A 10：10A 32：32A 2：2A 16：16A 40：40A 3：3A 20：20A 50：50A 6：6A 25：25A 63：63A |
三、正常工作條件和安裝條件
3.1 周圍溫度的上限不超過+40℃，下限不低于-5°C，且24h平均溫度不超過+35°C。
3.2 安裝地點海拔高度應不超過2000m。
3.3 大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下允許有較高的相對濕度；例如在+20℃時達90%。對由于溫度變化偶爾產生在產品上的凝露應采取特殊的措施。
3.4 污染等級：2級。
3.5 安裝條件：安裝在無顯著沖擊，振動的場所，無危險（爆炸）的介質中。
3.6 安裝方式：采用TH35-7.5安裝軌安裝。
3.7 安裝類別：II、III級。
3.8 接線：適用25mm2及以下導線連接。
3.9 接線方法用螺釘壓緊接線，扭矩為2.0N·m。
四、主要參數及技術性能
RSB5-63小型斷路器（RSB5空氣開關）主要規格：
按額定電流ln分：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A。
按極數分（POLE）：1P.單極； 2P.二極； 3P.三極； 4P.四極。
按斷路器瞬時脫扣器的形式分：a.B型（3ln~6ln）；b.C型（5ln~10ln）； c.D型（10ln~20ln）。
機械電氣壽命：斷路器在規定的額定電壓下 ，接通和分?jǐn)囝~定電流 ，功率因數為0.85~0.9，以每小時操作循環120次(＞32A)或240次(≤32A)的頻率試驗，其電氣壽命為4000次，機械壽命為10000次。
五、技術參數
RSB5-63小型斷路器（RSB5空氣開關）額定短路能力
| 脫扣類型 | 額定電流 | 額定短路分?jǐn)嗄芰 | COSΦ |
| C | 1≤In≤40 | 6000 | 0.65~0.70 |
| C | 40＜In≤63 | 4000 | 0.75~0.80 |
| D | 1≤In≤63 | 4000 | 0.75~0.80 |
斷路器過電流保護特性，環境溫度30℃~35℃下
| 序號 | 脫扣類型 | 額定電流In | 試驗電流A | 約定時間 | 預期結果 | 起始狀態 |
| 1 | C、D | 所有值 | 1.13In | t≤1h | 不脫扣 | 冷態 |
| 2 | C、D | 所有值 | 1.45In | t＜1h | 脫扣 | 緊接著前項
試驗后進行 |
| 3 | C、D | ≤32 | 2.55In | s＜t＜60s | 脫扣 | 冷態 |
| ＞32 | 1s＜t＜120s |
| 4 | C | 所有值 | 5In | t≤0.1s | 不脫扣 | 冷態 |
| D | 10In |
| 5 | C | 所有值 | 10In | t≤0.1s | 脫扣 | 冷態 |
| D | 20In |
斷路器溫度補償系數
額定電流
In(A) | RSB5-63小型斷路器在不同溫度對應的溫度補償系數 |
| -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 55℃ | 60℃ |
| 1~6 | 1.20 | 1.14 | 1.09 | 1.05 | 1.00 | 0.96 | 0.80 | 0.75 | 0.70 |
| 10~32 | 1.18 | 1.12 | 1.08 | 1.04 | 1.00 | 0.96 | 0.92
| 0.88 | 0.84 |
| 40~63 | 1.16 | 1.12 | 1.07 | 1.03 | 1.00 | 0.97 | 0.87 | 0.83 | 0.80 |
斷路器在不同海拔高度下使用電流的修正系數
| 脫扣類型 | 額定電流 | ≤2000m | 2000~3000m | ≥3000m | 舉例 |
| C、D | 1~63A | 1 | 0.9 | 0.8 | 額定電流32A產品在
3200m降容后使用
電流為:0.8×10=8A |
RSB5-63小型斷路器脫扣特性曲線

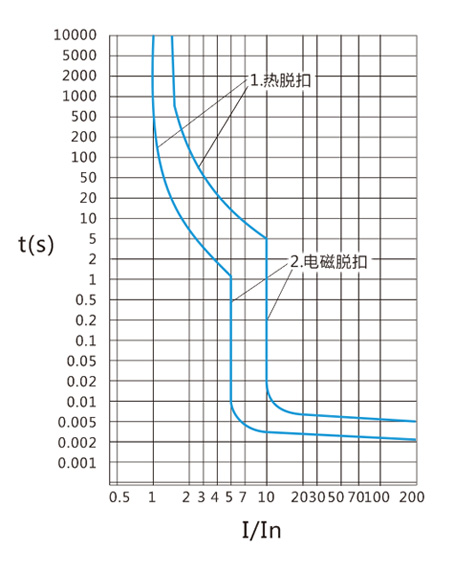

C型脫扣特性曲線
D型脫扣特性曲線
| 額定電流In(A) | 銅導線標稱截面積(mm2) |
| 1~6 | 1 |
| 10 | 1.5 |
| 16~20 | 2.5 |
| 25 | 4 |
| 25 | 4 |
| 40~50 | 10 |
| 63 | 16 |
